MM 2010

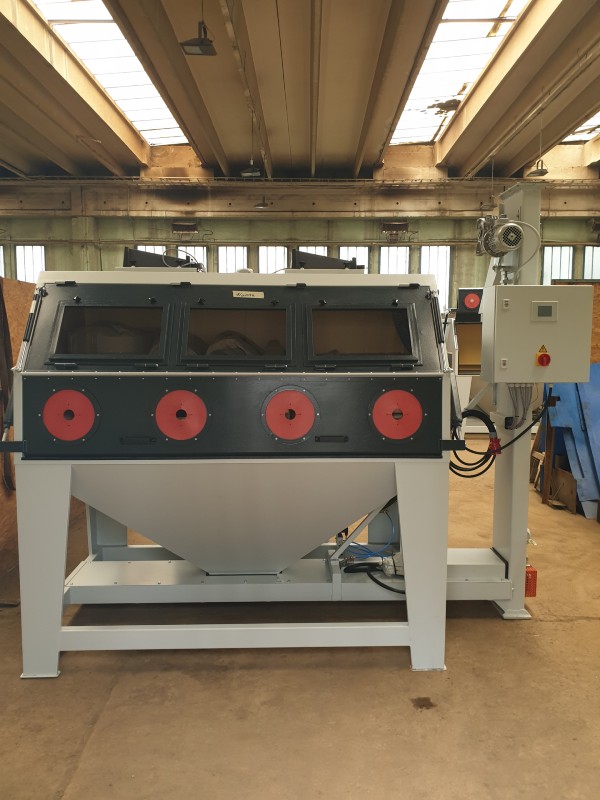

Túlnyomásos szórókabin | Autómata szemcsevisszatápláló rendszerrel
Tulajdonságok
- LED lámpás világítás
- Beépített elszívó rendszer
- Alacsony energiafogyasztás
- Gazdaságos és hatékony munkavégzés
- Magas kopásálló sárga gumival kibőrőzve
- Speciális bórcarbid fúvókával felszerelve, melynek élettartama 800-1000 üzemóra
- A beépetett szemcseösszegyűjtő gereblyerendszer és a kanalas felhordó a szemcse folyamatos visszatáplását végzi
Szórótér méretei
| Magasság | 850mm |
| Szélesség | 2000mm |
| Mélység | 900mm |
Részletek
| Szórókabin teljes méretei | |
|---|---|
| Magasság | 2000mm |
| Szélesség | 2400mm |
| Mélység | 1400mm |
| Specifikációk | |
|---|---|
| Alaptest színe |
RAL7035 | #C5C7C4 | rgb(197, 199, 196)
|
| Szerelvények színe |
RAL7016 | #383E42 | rgb(56, 62, 66)
|
| Levegőszükséglet | 800 liter/perc - 3000 liter/perc |
| Fúvóka méretei | Ø 6-10mm |
| Levegőnyomás | 0,1-12 bar |
| Perforált munkaasztal terhelhetősége | 500 kg |
| Elektromos csatlakozás | 400 V |
| Áramfelvétel | 0,75 kW |
| Gumiborítás | Világítás | Gumirozetta | Biztosnági ajtókapcsoló |
| Borcarbid fúvóka | Látványablak biztonsági üveggel | Beépített patronszűrő | Levegőfúvó pisztoly |
Szerkezet

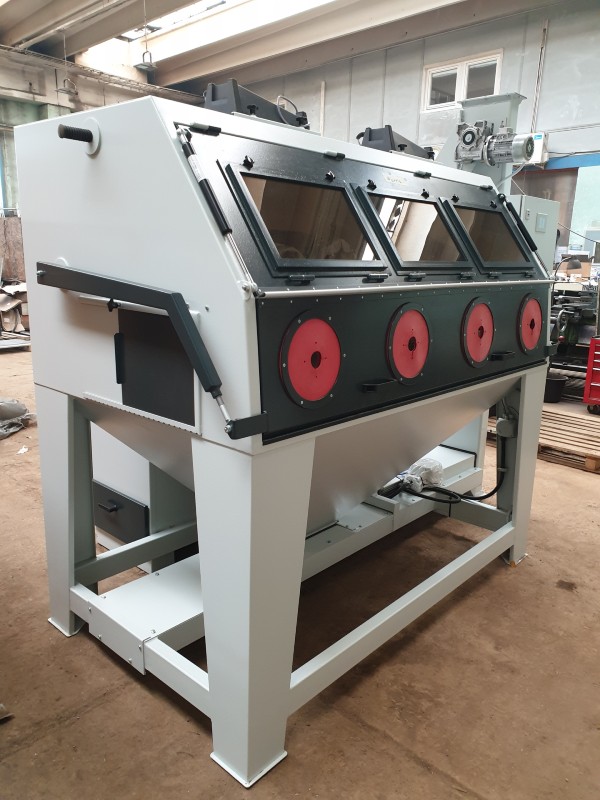

A túlnyomásos szórókabinok erős acéllemezekből készülnek és ahol szükséges profillal vannak megerősítve. A szórókamrát az alvázhoz hegesztik. A szemcsegyűjtő kúp az alvázba van beépítve. A kétszárnyas homlokajtó teljesen felhajtható a berakodási és karbantartási munkákhoz, a tehermentesítés a gázrugók által történik.
Felületvédelem
Minden acél alkatrészt alaposan zsírtalanítanak, védő alapozóval látnak el és lefestenek.
Bélés/borítás

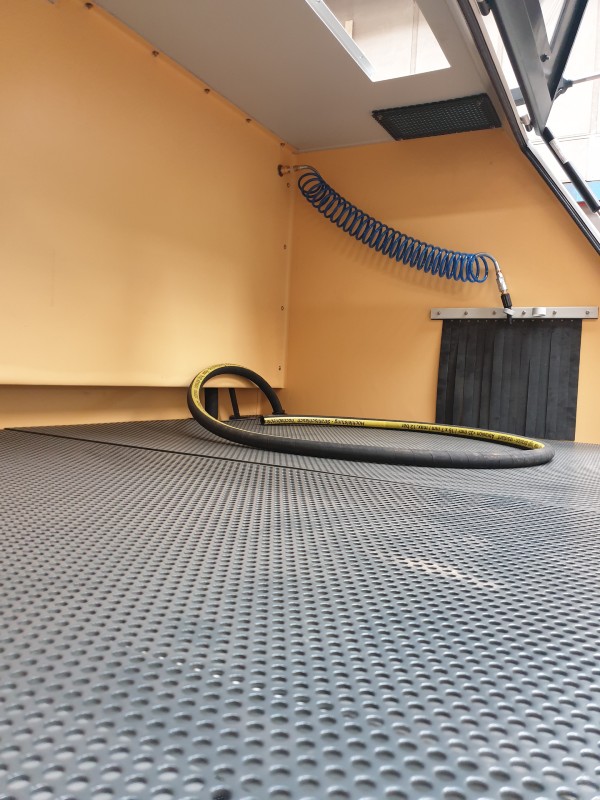

A szórókabin 2 mm vastagságú gumiborítással van kibélelve a zaj- és kopásvédelem érdekében.
Világítás
A kabinban történő szórási és karbantartási munkákhoz két porálló LED-lámpát helyeznek el a kabinmennyezeten, a lefedés egy cserélhető, műanyag koronggal történik.
Szórófúvóka
A szórófej egy bórkarbid-fúvókával van felszerelve. Különböző fúvókaméretek állnak rendelkezésre a kompresszor teljesítményétől és az alkalmazástól függően.
Kis alkatrészek szórásához javasoljuk egy plusz szórófejtartó beépítését. Itt a szórófej rögzítve van, ezzel adva a dolgozónak több mozgási szabadságot.
Kémlelő ablak
A gyorsan cserélhető keretben 3 darab robbanásbiztos, ESG- biztonsági üveg található, mindkét oldalon puha gumival tömítve a porszivárgás ellen. Ezenkívül lehetőség van arra, hogy egy védő fóliát ragasszanak fel a biztonsági üveg belső falára.
Légháztartás
A szórókabinok tervezésénél nagy jelentőséget tulajdonítottak a helység portalanításának. Erre azért van szükség, hogy állandó optimális látási viszonyokat biztosítson, valamint csökkentse a ventilátor kimenetelénél felmerülő maradék porkoncentrációt. A szellőző levegő a kabinfedélbe beépített, két levegő bemeneti nyíláson áramlik be a downdraft elv szerint, egyenletesen elosztva áramlik át a szórási térben, megtöltve magát porral és levegő kimeneti nyíláson keresztül kerül elszívásra a kabin hátsó részén. A durvább és ezáltal nehezebb részecskék közvetlenül a porfiókba esnek, miközben a finom porszemcsék leválnak a porszűrőben. A szűrő tisztítása automatikusan történik sűrítettlevegős lökések által.
Biztonsági ajtókapcsoló
Minden szórókabin biztonsági ajtókapcsolóval van ellátva. Ezek automatikusan megszakítják a szórási folyamatot, amikor a berendezés ajtajait kinyitják.
Szóróanyag
A szórókabinok alkalmasak minden száraz, folyékony szóróanyagfajta felhasználására, mint például: acélszemcse, korund, műanyag granulátum, üveggyöngy, növényi granulátum stb.
Szóróanyagfogyasztás a következőktől függ
A szóróanyag típusa, a szórási nyomás, a szórási szög, a fúvóka távolsága, a munkarab típusa, anyagtulajdonság és keménység. Figyelni kell arra, hogy a sűrített levegő teljesen olaj- és kondenzátummentes legyen. Ha ez nem áll fenn, akkor gyárilag megfelelő, a szűrővel kapcsolatos intézkedéseket kell tenni.
Szóróanyag
A szórókabinok alkalmasak minden száraz, folyékony szóróanyagfajta felhasználására, mint például: acélszemcse, korund, műanyag granulátum, üveggyöngy, növényi granulátum stb.
Az ár tartalmazza:
Túlnyomásos szórórendszer szórókabinokhoz

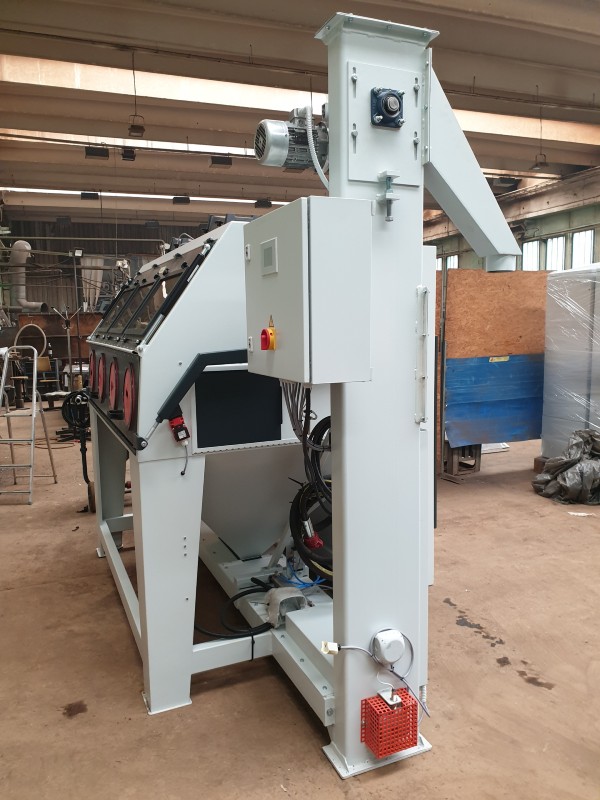

A gereblyerendszer a szóróanyagot a mellette álló kanalas felhordóhoz szállítja. A kanalas felhordórendszer továbbítja a szóróanyagot a tároló tartályba, amely közvetlenül a túlnyomásos tartály felett helyezkedik el. Innen a szóróanyag ismét visszajut a túlnyomásos tartályba és a szórási folyamathoz újból be van táplálva.
A szállítás magába foglalja egy 60 literes túlnyomásos tartályt felszerelve nyomásszabályzóval és vízleválasztóval, kétrészes lekapcsoló rendszer, szemcseadagoló szelep, szóróanyag tároló tartály, kanalas felhordó és gereblyerendszer. Telepítés a szórókabin melletti oldalra.
Beépített patronszűrő
20m2 -es szűrőfelület, automata szűrőtisztítás külön túlnyomásos tartályból származó sűrítettlevegő-lökés által. Csak 0,75 kW csatlakoztatott terhelés a leginnovatívabb ventilátortechnika maximális légteljesítménnyel. A közvetlenül hozzáépített szűrőberendezésnek köszönhetően a kabin rendkívül helytakarékos és mobil.
Gumiborítás
Megakadályozza, hogy a szóróanyag értelmetlenül elhasználódjon a kabin falán (akár 50%-os szóróanyag megtakarítás).
Levegőfúvó pisztoly
A megtisztított alkatrészek, valamint a kabinfalak lefúvatásához.
